變壓器紅外檢測，怎么找缺陷?

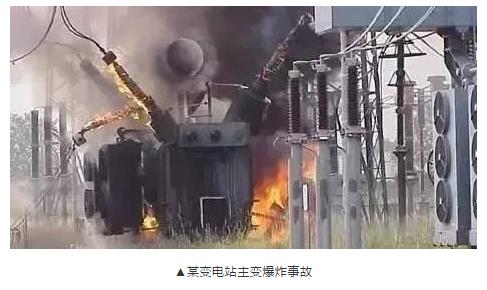

　　在變電站中，變壓器是重要的主設備，每次帶電檢測必檢，也是各項測試實驗的重中之重。因?yàn)樗坏┌l(fā)生事故，后果慘重。

　　而變壓器的套管，作為變壓器內部與母線結構的連接部位，是變壓器上易發生缺陷的部位之一。對其進行紅外檢測，我們來看一組熱像儀拍攝的35kV變壓器套管。(熱像儀具有遠距離非接觸測溫、全天候成像、透煙透霧的特性，是帶電檢測的有力工具)

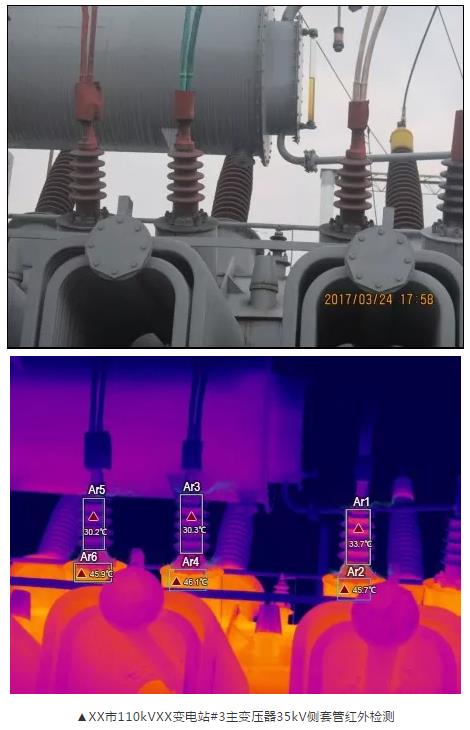

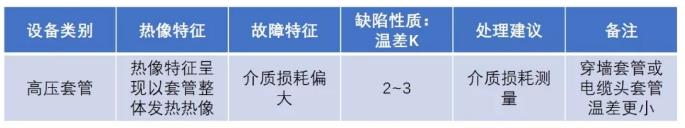

　　通過熱像圖，我們發現，A相套管溫度偏高，可能是一處電壓致熱型缺陷?，F(xiàn)場技術人員查閱《帶電設備紅外診斷應用規范》，得知電壓致熱型設備缺陷判斷判據：

　　然后，根據套管熱像圖上的溫度數據，來計算相間溫差，得出 A相區域最高溫Ar1與C相區域Ar5最高溫溫差為33.7-30.2=3.5K。經過分析，從紅外圖像特征以及最大溫差為3.5K，故判定#3主變35kV套管A相為電壓致熱型危急缺陷。

　　為何套管只有2~3K的溫差卻是危急缺陷?

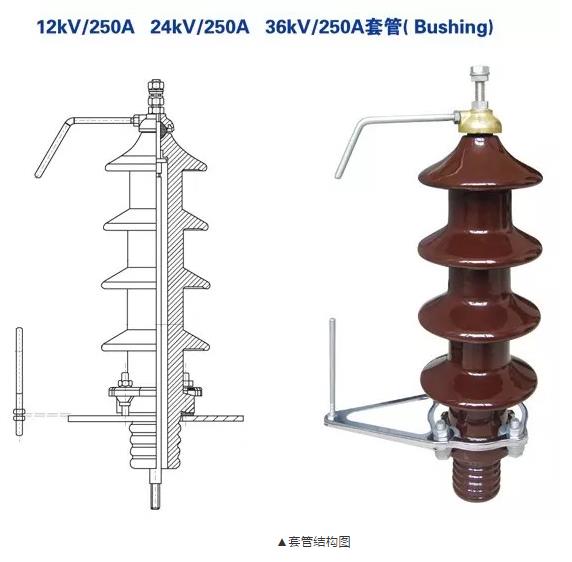

　　其實，變壓器套管是將電引入或引出變壓器的連接部件，它中心是一根芯棒，外層是瓷套或者其他絕緣材料。由此，我們發現，當使用熱像儀對套管測溫時，除了上端的連接部分外，套管本體的溫度，其實是芯棒透過絕緣油傳導出來的溫度，而不是真實的芯棒溫度。

　　故而在工作中，若發現瓷套部位有2~3K的溫差時，芯棒的溫差遠遠不止這些，因此當發現瓷套部位達到該溫差時，設定的缺陷等級都是嚴重以上。

　　但是，電壓致熱型缺陷極難發現。主要原因有3個，其一：溫差太小，一般熱像儀很難發現如此小的溫差，而普通熱像儀的驗收標準是允許溫差2度，這本身就已經達到缺陷的閾值了;其二：套管在變壓器上，變壓器本身溫升很高，是一個強大的干擾源，很容易掩蓋套管本身存在的溫差;其三：對現場人員的技術要求較高，除現場查閱規范、計算溫度外，也需要他具備豐富的經驗和專業的故障判斷能力。

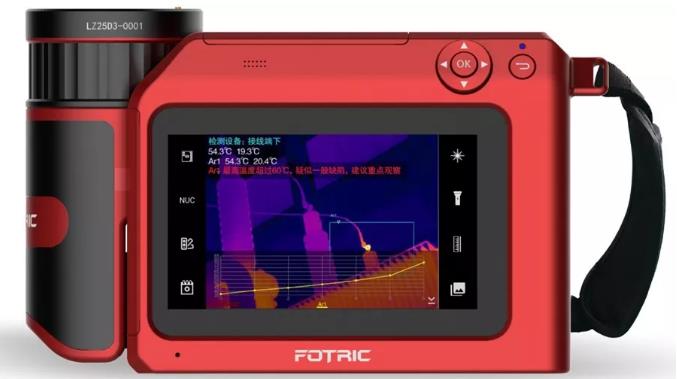

　　如果有一款熱像儀，能夠解決上述難點，無疑是帶電設備紅外檢測的理想工具!FOTRIC 358X云熱像，專為電力行業量身打造，優秀的成像質量讓電力設備缺陷無處隱藏。

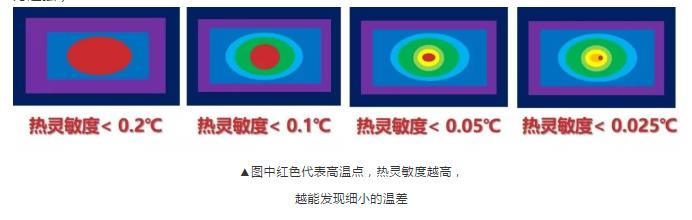

　　FOTRIC 358X云熱像，配備高清640*480探測器，還具有高熱靈敏度<25mk(0.025℃)，敏銳捕捉細小溫差，發現套管的更多細節。(熱靈敏度，指熱像儀分辨細小溫差的能力，數值越小，分辨細小溫差的能力越強)

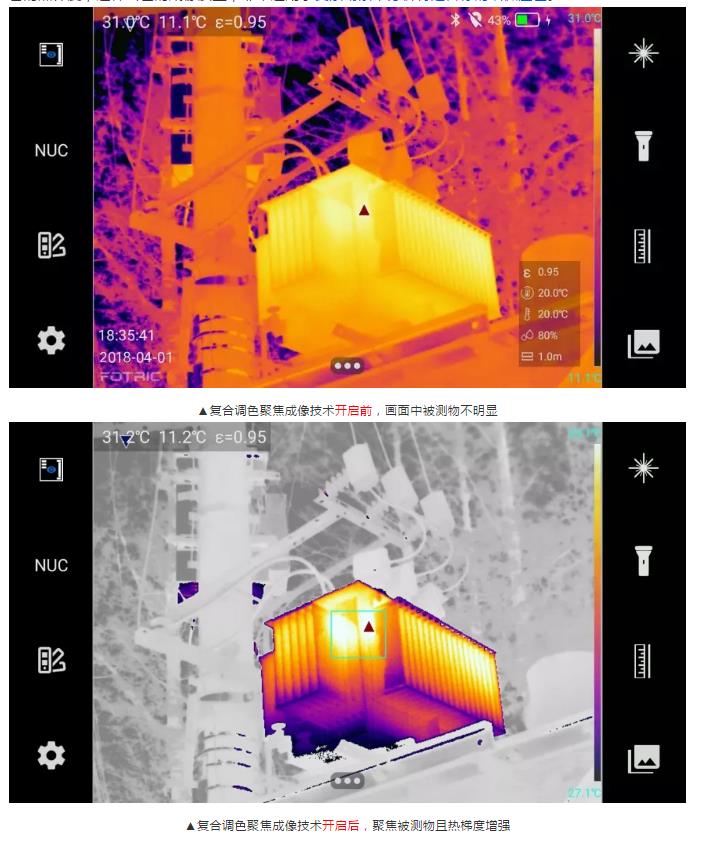

　　自主研發的“復合調色聚焦成像技術”，能在變壓器本身高溫的強干擾下，仍突出套管輪廓，增強顯示套管的熱梯度，這種出色的成像質量，非常適用于復雜場景中分析特定目標的細微溫差。

　　成像質量好之外，F(xiàn)OTRIC 350X云熱像還“慧”智能診斷，復雜的《帶電設備紅外診斷應用規范》被內置其中，現場拍攝時自動調用規范并計算，給出“正常、一般缺陷、嚴重缺陷、危急缺陷”等診斷結論。免去了技術人員現場查閱規范、現場計算溫度值，減少了工作量，更避免了人工計算帶來的誤差。

　　FOTRIC熱像儀，品質有保障

　　FOTRIC 358X云熱像，由全球資深熱像品牌FOTRIC推出。FOTRIC作為熱像儀、云熱像、熱像系統的生產廠家，專注熱像產品研發十余年， 服務全球客戶，中國總部位于上海，美國總部位于達拉斯(Dallas)，同時在北京、無錫、南京、濟南、西安設有辦事處，在歐洲、韓國、新加坡、澳大利亞、臺灣等十多個國家和地區設有分銷商。

　　在國內電力行業，F(xiàn)OTRIC熱像儀已被國網江蘇省公司、國網江西省公司、國網山東省公司、國網蒙東電力、國網寧夏省公司、國網山西省公司、國網安徽省公司、國網四川省公司等采購使用。
