紅外熱像儀視場角與最小空間分辨率算法是什么?

時間:2022-08-19 15:38:41

  與紅外線測溫儀相比,紅外熱像儀憑借其突出的性能,深受廣大科研機構和生產企業的青睞,但這并不是說所有的紅外熱像儀都能夠滿足溫度測量的要求,對于不同的環境因素和被測目標,對紅外熱像儀本身的要求也會有所不同,那么紅外熱像儀視場角與最小分辨尺寸算法是什么?下面我們來看看吧!!!

  空間分辨率定義

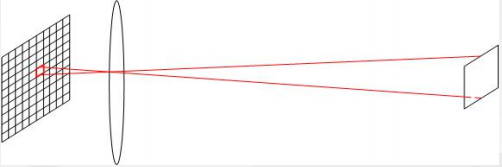

  空間分辨率是指紅外熱像儀能夠識別的兩個相鄰目標的最小距離。也可以認為是熱像儀探測器的一個像素點邊長,通過光學鏡頭的縮放,在實際空間中代表的一個角弧度,即熱探測的空間密度。因?yàn)殓R頭是光學放大的效果,因此空間分辨率的單位是弧度;在紅外熱像儀的探測器一定的情況下,空間分辨率只與鏡頭有關。

  1, 通常用瞬時熱像儀的視場角(IFOV)的大小來表示(毫弧度mrad)。表示熱成像儀的最小角分辨單元。即熱像儀一個溫度點代表實際空間方形區域的邊長;

  2,決定著紅外熱成像儀畫面的清晰度,是熱像儀所能測量的最小尺寸。它與光學像質,光學會聚系統焦距和紅外傳感器的線性尺寸相關。

  空間分辨率算法 :

  空間分辨率

  =像元間距{Pixel Size (Array Pitch}/鏡頭焦距(Lens focal length )。因?yàn)橄裨g距一般無法測得,因此實際計算中,以鏡頭的視場角/探測器在對應方向的分辨率,同時轉換為弧度單位來測得:

  即計算紅外熱成像系統的空間分辨率公式為:

  1)像元間距/焦距=瞬時視場;

  2)視場角/像元數(個數)=瞬時視場。

2-2

  視場角定義

  視場角:稱為總視場角?;驋呙枰晥鼋?,表示熱像儀在固定位置時,所能觀察到最大空間角度范圍。

  紅外熱像儀的視場角算法

  視場角分為水平視場角和垂直視場角.

  水平視場角=(像間距/鏡頭焦距)*水平像素?cái)?shù)/17.45=瞬時視場*水平像素?cái)?shù)/17.45

  垂直視場角=(像間距/鏡頭焦距)*垂直像素?cái)?shù)/17.45=瞬時視場*垂直像素?cái)?shù)/17.45

  視場角角度轉換為弧度的公式為:視場角*pi/180度*1000=視場角/17.45(mrad)

  以上是關于紅外熱像儀視場角與最小空間分辨率的相關內容,僅供參考!!!
