紅外熱成像儀是什么?紅外熱成像儀是運用光電技術檢測物體熱輻射的紅外線特定波段信號，將該信號轉換成可供人類視覺分辨的圖像和圖形，并可以進一步算出溫度值。淺顯點來說，紅外熱成像儀是打破人類視覺障礙，將那些由于屏蔽而無法看到的部分轉換為可視化的圖像，可以幫忙許多范疇進行勘探、檢測、區分等的運用。
一、工業研發
熱像儀能夠幫助開發人員分析、觀測和量化研發項目的散熱和熱屬性。此舉有利于開發項目的熱像率的得到持續、穩定的控制，縮短設計周期，避免代價高昂產品的召回。
電子檢測

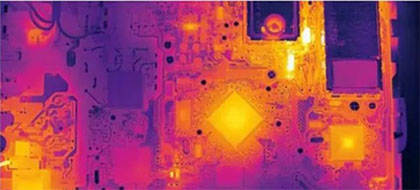

印刷電路板
印刷電路板設計面臨的挑戰是如何在不降低產品的性能或成本的前提下進行散熱管理。由于電子組織的尺寸越來越小，要準確了解其他熱信息異常困難。但是借助熱成相技術，工程師能輕松的將他們制造設備的熱圖可視化和量化。如果再復雜印刷電路板的設計階段就投入使用紅外熱像儀，便能有效避免后續故障和昂貴的召回。
汽車行業

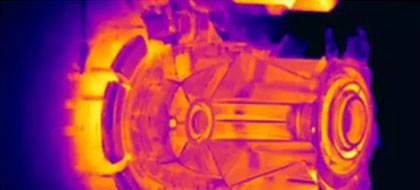

汽車鑄件
為了生產出更高效、更安全和更高性能的汽車，汽車產業再研發環節投入的資金相當高，往往是其他產業無法企及的。汽車產業的其中一項成功要訣就是將可靠的新產品以更快的速度投入市場。熱成像能幫助汽車工程師們改善安全氣囊系統的設計，驗證供暖和制冷系統的效率，量化熱沖擊對輪胎磨損的影響，檢測連接處和焊接處的性能質量等……
工作實驗室試驗臺

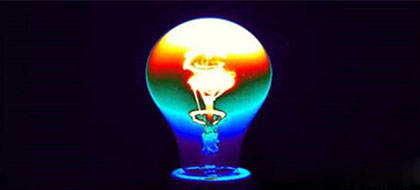

玻璃燈泡調光器
將新產品更快投入市場，這是許多行業的“成功秘訣”之一。在產品設計流程中，越早使用紅外熱成像技術進行熱模型驗證和故障分析，或僅僅是用于更好的布置熱電偶，就越能從中獲益。借助紅外技術，公司可以縮短研發周期、提高產品質量，從而增加公司盈利
制藥行業
微量滴定盤
借助紅外技術進行新藥品研發?？茖W(xué)家們通過觀測化學反應的溫度變化，研究滴定盤中發生的變化。
二、學術研究
熱成像技術在大學教室和實驗室中越來越受歡迎。在教學環境中，導師們使用熱成像技術幫學生認識熱傳遞和熱力學理論，加深他們對重要概念的理解。
生命科學

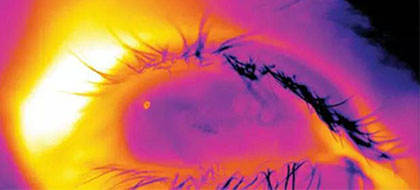

眼睛分析
熱成像是一種精確、可計量、非接觸式的診斷技術，可用于觀測和量化表面溫度的變化情況。其應用包括：血管評估，組織狀況監測，肌肉拉傷分析和出血點檢測等。
快速移動事件
安全氣囊突然展開
高速紅外成像擁有微秒級的曝光時間，可以定格動態場景的視覺運動，捕捉每秒10,000幀以上的幀頻。研究應用領域包括：射擊，超音速射彈，爆炸，燃燒過程，激光等許多領域。
紅外顯微成像

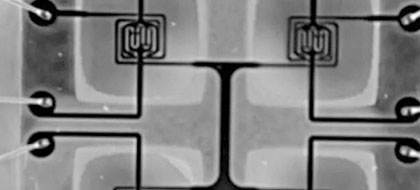

集成電路評估
熱像儀同顯微鏡相結合就變成了一臺熱成像顯微鏡，能夠?qū)π〉?微米的目標進行精確測溫。研究人員使用熱成像顯微鏡能以非接觸的方式描繪組件和半導體襯底的熱性能。
寬溫度范圍現象

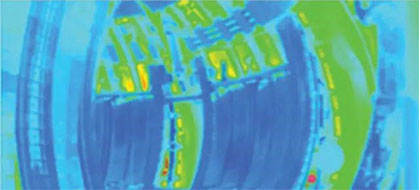

JET聚變等離子反應器
對JET聚變等離子反應器進行測溫時，需要一臺具有滾動積分時間，超幀頻和實時溫度范圍擴展功能的熱像儀。
三、無損檢測(NDT)/材料檢測
NDT是一種廣泛用于材料、組件和系統屬性評估且不對檢測對象構成損害的方法。帶有鎖相功能的FLIR熱像儀能夠完成各種先進的檢測，比如NDT、應力測繪，還能用于發現低至1mK的細小溫差。
應力分析
汽車部件應力測繪
應力測試和疲勞測試是機械工程和材料科學中常用的測試方法，但對于復雜結構卻只能提供有限的信息。即便是幾何結構復雜的組件，熱應力測繪也能同時提供數千個應力測量結果。與應變儀相比，這種技術能為研究者們提供更快速、更完整的信息。

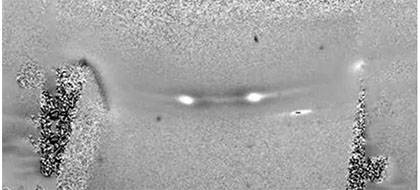

復合材料
無損熱檢測能夠通過目標激發，觀察目標表面的熱差異來檢測內部缺陷。對于檢測復合材料的孔洞、層離、藏水非常有價值。
太陽能電池

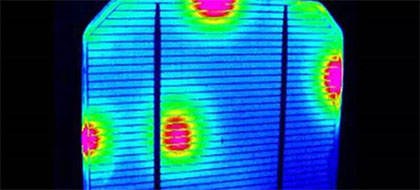

鎖相太陽能電池診斷
太陽能電池可能存在電氣分流問題。當太陽能電池通電時，這些分流就可以使用鎖相熱成像輕松檢測出來。鎖相光致發光測試可以使用近紅外熱像儀實現。
裂紋檢測

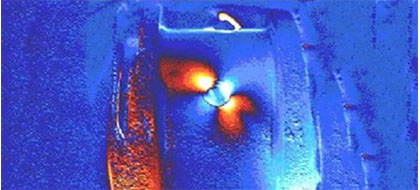

感應式裂紋檢測
通過將捕捉的熱圖像與振動頻率或進入某一部件的超聲能量同步，就能實現對關鍵部件的裂紋進行鎖相熱成像檢測。表面裂紋出的摩擦?xí)a(chǎn)生熱量，這樣細小的裂紋和斷裂無需使用染料或滲透液就能看得見。這種形式的NDT無需紫外線照射就能實現對大型部件或復雜固件的檢測。
除了上述應用之外，紅外熱像儀的應用領域多得超乎想象?，F(xiàn)為大家盤點熱成像儀的八大應用，也許這只是熱成像儀的應用的冰山一角，但希望能激發大家對紅外熱像儀的興趣。
一、印刷電路板的科學家面臨在管理散熱的同時，如何兼顧性能或成本的難題。借助熱成像，工程師能夠很輕易地觀察到他們制造的設備中的熱模式并做出定量分析。
二、紅外熱像儀能在最苛刻的條件下指出材料特性并進行非接觸式的溫度測量。一系列紅外傳感器類型和光學特性使得紅外熱成像成為許多研究環境中不可缺少的部分。
三、將紅外熱像儀和顯微鏡結合起來就組成了紅外熱成像顯微鏡，可對最小3微米的的目標對象進行準確的溫度測量。電子產品制造商使用紅外熱成像顯微鏡就來確定部件和半導體襯底的熱性能，無需做出物理性的接觸。
四、紅外熱像儀可應用到醫療熱成像中，醫療應用包括血管評估、腫瘤組織鑒定、肌肉拉傷評估和出血點檢測。
五、高速熱成像可以將曝光時間縮短至微秒，抓拍動態場景的靜態視覺運動，捕獲幀率高達每秒62,000 幀。此類應用包括噴氣發動機渦輪葉片、超音速飛行彈丸和爆炸的熱分析和動態分析。
六、紅外熱特征可在不同的防區外距離和大氣環境下，測量視紅外亮度，并向傳感器揭示目標的外觀。紅外熱特征是車輛、傳感器和偽裝系統設計中重要的工具。
七、紅外熱像儀通過在在光線較暗處或視線不佳的陰霾天氣下增加可見度來輔助視頻跟蹤系統功能，使追蹤系統可以保持目標接觸并持續更新目標的方位、范圍和高程數據。
八、定向能武器(DEW)在無需拋射體的條件下，可定向輻射能量。定向能武器包括激光、高功率無線電頻率和粒子束技術。紅外熱像儀主要用于測試DEW 儀器和分析目標影響。
