一、紅外熱像
【紅外分辨率】：640x480
【熱靈敏度( NETD )】：< 30mk@30°C
【視場角(FOV )】：25°x19°
【空間分辨率( IFOV )】：0.68mrad
【探測器類型】：非制冷微測輻射熱計
【響應波段】：7~14μm
【像元間距】：17μm
【探測器時間常數】：一般為8ms
【鏡頭光圈】：f/1.0
【動態范圍】：16位
【幀速】：30Hz
【對焦】：自動/電動對焦
【溫度范圍】：-20°C~650°C
【測溫精度】：+2°C或+2%，取大值(環境溫度在10°C~35*C時)
【PC軟件】：FOTRIC AnalyzIR
二、以太網
【以太網】：命令、控制和圖像
【數字數據流】：干兆以太網
【以太網，標準】：IEEE 802.3
【以太網，接口類型】：RJ-45
【以太網，類型】：干兆以太網
【以太網，通信】：基于TCP/IP
【以太網，協議】：TCP、UDP、 SNTP、 RTSP、 RTP、 HTTP、 ICMP、 IGMP、 FTP、 SMTP、 SMB (CFS). DHCP、 MDNS (Bonjour). UPnP
【以太網電源，連接器類型】：可插接的2極螺絲型接線端子
三、物理參數
【工作溫度】：-20°C~50°C
【存儲溫度】：-40°C~70°C
【相對濕度】：< 90%RH
【封裝】：IP 40 (EC 60529)
【撞擊】：25g (IEC 60068-2-29)
【抗震動】：2g (IEC 60068-2-6)
【EMC】：EN 61000-6-2:2001 (抗干擾)、EN 61000-6-3:2001 (抗輻射)、FCC 47 CFR 15部分B級(抗輻射)
【功率】：峰值10W，正常6W
【工作電壓】：12/24 VDC
【重量】：550g
【熱像儀尺寸】：150x65x70mm
【材質】：鋁合金
【三腳架安裝底座】：UNC %"20接口可直接連接三腳架
【大氣傳遞校正】：自動，基于距離、大氣溫度及相對濕度的輸入值
【光學器件傳輸校正】：自動，基于內部傳感器發出的信號
【全屏發射率設置】：有
【分區發射率設置】：有
【反射表觀溫度校正】：自動,基于反射溫度輸入值
【外部光學器件/視窗校正】：自動，基于光學器件/視窗的傳輸及溫度輸入值
【測量校正】：總體目標參數
【數字輸入】：1個光隔離輸入口，10-30VDC
【數字輸出，用途】：1個光隔離輸出口, 10- 30VDC ,最大100mA
【數字I/O,隔離電壓】：500VRMS
【數字I/O,供電電壓】：12/24VDC ,最大200mA
【數字/O,連接器類型】：可插接的6極螺絲型接線端子
【數字輸入，用途】：圖像標簽(開始、停止、一般)， 圖像流控制( 圖像流開/關) , 外部設備輸入(經程序設置)
四、軟件功能
【點測溫】：100個點
【區域測溫】：100個區域，包括最大值/最小值平均值/位置
【【線測溫】：100條線，包括最大值/最小值/平均值/位置
【等溫線】：3條，包含等溫線以上/以下/間隔
【全輻射動態溫差分析技術】：有
【溫度三維圖】：有
【線溫分布圖】：有
【圖像拼接】：有
【視頻拼接】：有
【視頻剪切】：有
【溫度直方圖】：有
【數據導出】：導出全畫幅數據、導出溫升趨勢圖數據、導出選的區域的溫度數據
【溫升趨勢】：有
【溫差趨勢】：有
【溫升趨勢疊加分析】：有
【采祥幀頻間隔】：1~30Hz幀頻連續可調、自定義采樣間隔
【觸發模式】：超溫觸發、低溫觸發、絕對時間觸發、相對時間觸發、外部觸發、手動觸發、區間溫度觸發
【Modbus協議】：支持TCP/IP Modbus協議和RS232 Modbus協議
【參考溫度】：手動設置，或者根據測量獲得
【數碼變焦】：1-100倍連續變焦、數碼、圖像插補變焦
【調色板】：15種
【反轉調色板】：15種
【設置命令】：日期/時間，溫度°C /°F
【圖像存儲類型】：存儲于PC
【圖像文件格式】：標準JPEG，包含16位測量數據
【保修期】：整機質保2年，核心探測器質保10年
【產品標配】：在線熱像儀主機(含鏡頭)、電源適配器、網線、用戶手冊、原廠標定證書、保修卡、合格證

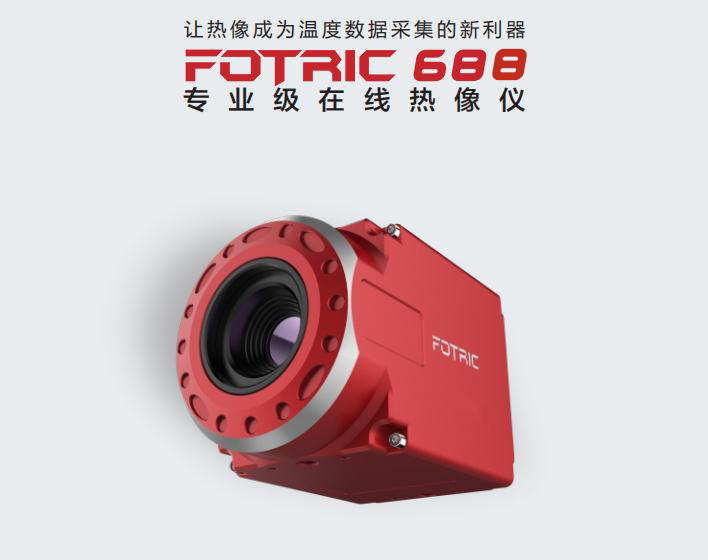

五、Fotric 688紅外熱像儀可選配件
Fotric S73電源網絡- -體線、Fotric S84 DC12V電源適配器、 Fotric S65便攜軟包、 Fotric S68硬質便攜箱
